在樓宇弱電智能化解決方案中，布線是整個系統的基礎和關鍵環節

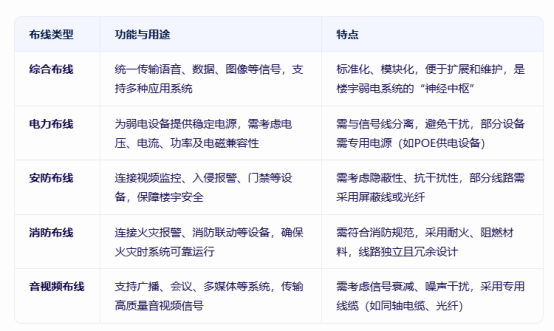

一、常見布線類型及特點
二、布線設計原則
1、標準化與模塊化
遵循國際/國內標準(如TIA/EIA-568、GB 50311等)
，采用模塊化設計，便于后期擴展和維護。示例：綜合布線系統采用六類或超六類非屏蔽雙絞線
，支持千兆以太網，預留升級空間。2、可靠性與冗余性
關鍵線路(如消防
、安防)采用冗余設計，確保單點故障不影響系統運行。案例：消防報警系統采用環形拓撲結構
，任意兩點間有兩條獨立路徑。3、抗干擾與屏蔽
強電與弱電線路分開敷設
，間距符合規范(如≥30cm)，避免電磁干擾。示例：安防監控線路采用屏蔽雙絞線，外層金屬屏蔽層接地
，減少噪聲干擾。4、靈活性與可擴展性
布線系統需預留足夠的接口和容量
，適應未來設備增加或功能升級。建議：水平子系統線纜長度預留10%-15%，垂直子系統采用大對數電纜或光纖
。5、安全性與合規性
布線材料需符合防火、阻燃要求，線路敷設需避開高溫
規范：消防布線采用NH-RVS耐火雙絞線
三、布線施工要點
1 審核設計圖紙 檢查材料質量，確保線纜 2、線纜敷設 水平子系統：線纜沿金屬線槽或PVC管敷設 垂直子系統：采用電纜橋架或豎井敷設 光纖敷設：采用專用光纖槽道 3、接續與測試 接續：采用壓接 測試：使用專業儀器(如Fluke測試儀)測試線纜的連通性、衰減 4、標識與文檔 對每根線纜進行編號和標識 繪制布線拓撲圖，建立維護檔案 四、常見問題及應對措施 1 原因：強電線路與弱電線路并行敷設 解決：重新規劃布線路徑 2 原因：施工時過度拉扯 解決：更換損壞線纜 3 原因：接插件接觸不良，或焊接質量差 解決：重新接續 4 原因：線纜長度超標 解決：縮短線纜長度 五 1、采用智能化布線管理系統 通過電子配線架實時監測線纜狀態 2 在高端樓宇中，采用光纖作為水平子系統線纜 3、綠色布線設計 選用低煙無鹵(LSZH)線纜 百實科技樓宇弱電智能化布線是一項系統性工程、施工前準備，確認布線路徑、線纜類型、接口位置。、接插件、線槽等符合標準。、終點、用途等信息。，便于后期故障排查和升級。、信號干擾，或線纜屏蔽層未接地。，增加線纜間距;檢查屏蔽層接地情況，確保接地電阻≤4Ω。、線纜損壞、彎曲半徑過小，或線纜外皮破損。，加強施工管理，避免暴力施工;使用線纜保護套管。、接續不良。，使用專用工具和材料;對焊接點進行絕緣處理。、測試不通過、衰減過大，或串擾嚴重。，更換更高規格線纜;檢查線纜敷設環境，避免并行敷設。、布線優化建議，自動記錄連接變更，提高管理效率。、推廣光纖到桌面(FTTD)，支持萬兆以太網，滿足未來需求。，減少火災時有毒氣體排放;采用節能型接插件，降低能耗。，需從設計、施工、測試到維護全流程嚴格把控。通過遵循標準化、模塊化、可靠性等原則，采用科學的施工方法和先進的測試手段，可確保布線系統的高效運行，為樓宇智能化提供堅實基礎。同時，結合智能化管理、光纖到桌面等新技術，可進一步提升布線系統的性能和可擴展性，適應未來樓宇智能化的發展需求。
